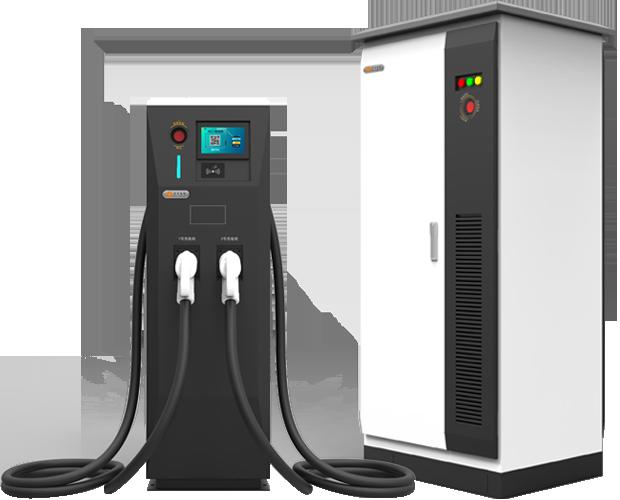

一、產品介紹

1、  具備恒流恒壓恒功率充電功能：適用于對車載高壓電池系統進行充電；

2、  設備具備輸入欠壓、輸入過壓、輸出短路、輸出過壓、輸出過流、電池反接、絕緣檢測、通訊故障等保護功能。外部裝有運行指示燈，能夠實時顯示充電系統狀態；

3、  直流充電機具備 CAN 總線接口，用于和電池管理系統通信，在設置為 BMS 充電方式時，充電系統根據電池管理系統的控制命令，實時調整充電電壓、電流，且當電池管理系統發出停止或異常信息后能自動停止充電；

4、  支持 BMS 協議充電方式。BMS 充電方式支持《GB/T 27930-2015 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》或用戶定制協議；

5、  配置真彩觸摸屏作為人機操作界面，同時支持刷卡和手機客戶端掃描二維碼等方式進行充電；

6、  配置有高壓直流國標充電槍，能夠有效保證充電安全；

7、  具有開放、可共享的、數據服務平臺和管理平臺（云平臺）；

8、  充電系統能夠確保室外環境正常使用，防護級別為 IP54。

 二、產品參數

1、型號： xxxx（整流柜）；xxxx（充電樁）

2、功率： 120KW/150KW/180KW/360kW

3、尺寸： 1668*600*1852 mm（包含2臺整流柜）；480.4*462.8*1526 mm（充電樁）；

4、重量： 348.5kg

5、安裝方式：落地式

6、技術指標：

l  工作電壓：三相五線AC380V±20%；

l  最大輸入電流：500A（單個整流柜）；

l  輸出電壓范圍：200V~750V；

l  額定輸出電流：500A；

l  輸出電流誤差：≤±1%；電流＜30A，誤差≤±0.3A；

l  輸出電壓誤差：≤±0.5%；

l  功率因數：≥0.99；

l  總諧波電流：≤5%(額定條件下，100%負載)；

l  滿載最大效率：97%； ；

l  防護等級：IP54（整流柜），IP54（充電樁）；

l  工作環境溫度：-30℃ ～ 55℃；

7、保護特性：輸入過欠壓保護、輸出過欠壓保護、短路保護、過溫保護、過流保護、電池反接保護等

8、應用場景：

l  公交運營

l  物流車、環衛車等快速補電

l  充電設施運營商對外運營

l  大型停車場等
